暗箱・ドラム／マガジン
【あんばこ・どらむ／まがじん】

PAVO-JVのマガジン

●感材を収納する箱

　写植の文字は印画紙やフィルムなどの感材に印字されますが、写真の原理を用いているため、不必要な光が当たってはいけません。光が当たることを感光といいますが、不必要な感光を「かぶり」といって、かぶった感材を現像すると、光が当たった部分が黒く変色してしまいます。

かぶってしまった印画紙
この印画紙の場合、現像中に暗室のドアを開けたことが原因だった。現像液に浸した印画紙がみるみる黒くなっていった。

　かぶりを防ぐため、感材は光を遮断した箱状のものに入れます。写植機の世代によってその箱は異なりますが、初期の機種は「暗箱」と「ドラム」、SPICA型やPAVO型では「マガジン」といいます。どちらも光を遮断した箱の中に円筒形のものがあり、そこへ感材を巻き付けるようになっています。

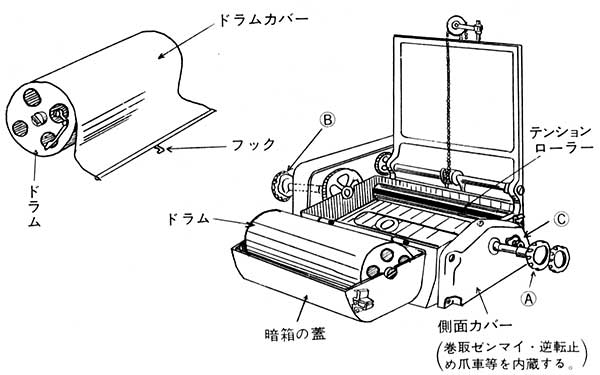

SK-3RYの暗箱とドラム（写研『写真植字ハンドブック SK3-RY 操作篇』p.22／1972年より）

　SK型以前の機種（SK-4系統を除く）の場合、上図のように、本体の点示板の裏に暗箱が固定されていて、そこにドラムを装着するようになっています。ドラムに感材を巻き付け、その上から布製のドラムカバーを掛けて光を遮断します。そのようにしたドラムを暗箱に装着し、ドラムカバーのフックを暗箱のテンションローラーに引っ掛け、蓋を閉めて光を遮断するようになっています。ドラムカバーはぜんまいの力で自動的に巻き取られ、暗箱内で印画紙が露出するようになっています。

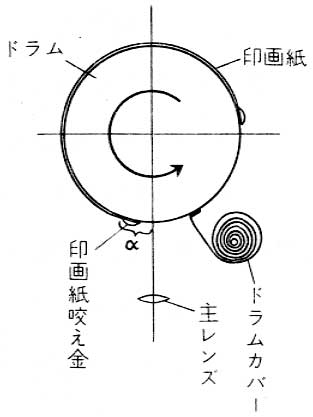

ドラムの断面図（写真植字機研究所『写真植字ハンドブック SK3-RY 調整・保守篇』p.37／1962年より）

　SK-4系統、SPICA型、PAVO型では、暗箱とドラムを一体化したようなマガジン方式が採用されました。暗室でマガジンに感材を装塡し、それを写植機に装着するだけでよくなったため、明室でのかぶりを気にすることがなくなりました。

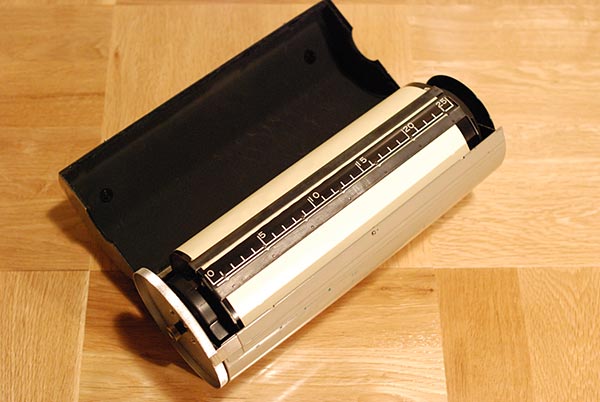

SPICA-QDのマガジンに紙を装填したところ
マガジン内に円筒状のドラムがあり、そこへ印画紙を巻き付ける。
目盛りは印画紙を挟んで止める金具。
※印画紙を光に晒すと感光してしまうため、写真ではコピー用紙を使用しています。

　写植機に装着するとマガジンに設けられたスリットが開き、印字する一瞬だけ文字盤やレンズから導かれてきた光を通し、文字の形がマガジン内の感材に像を結ぶ（文字の形が感光する）ようになっています。

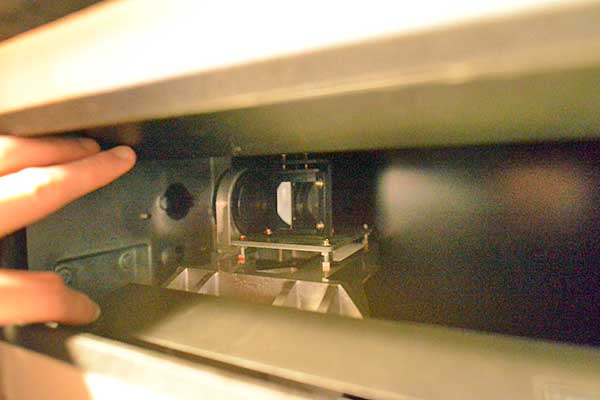

PAVO-JV 本体側のスリットを開けたところ
写植機にマガジンを装着するとスリットが開き、写真のように写植機とマガジンが素通しとなる。文字盤やレンズを通ってきた光は45°のミラーで直角に向きを変え、マガジン内の印画紙に文字の像を結ぶ。
写真では非常に見にくいが、ミラーはアルミダイキャストの頑丈な台に据えられている。左右方向の可動式で、左右の送りに対応した動きをする。

●暗箱（ドラム）・マガジンの搭載状況
