MM 1968年

●MC-6に電動操作をプラス。

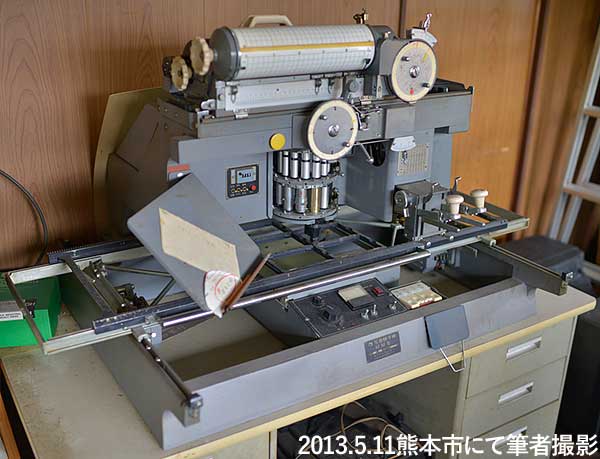

MM型

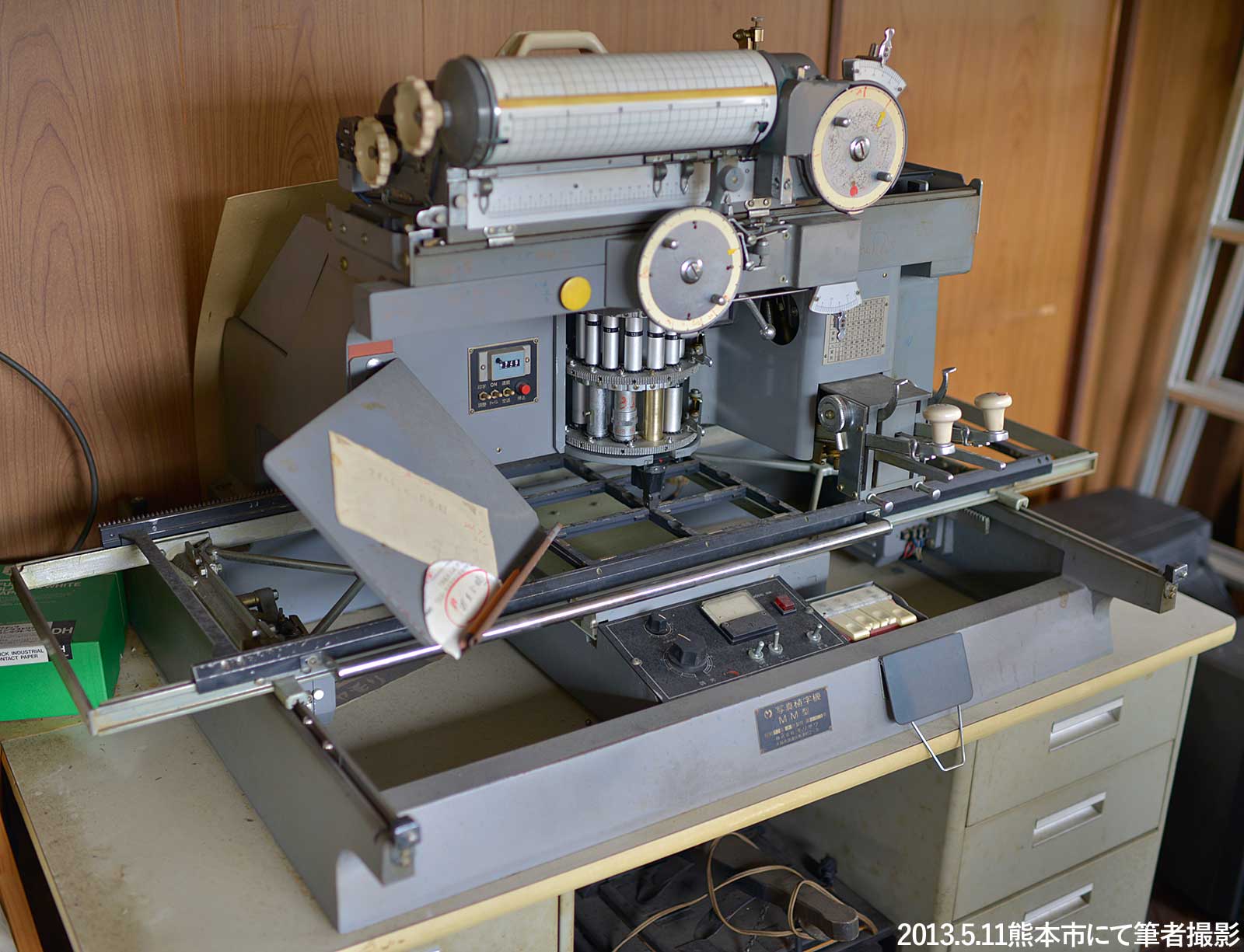

※画像をクリックすると拡大します


文字枠変形レンズFQレンズルビ1歯送り1〜4H送り5〜28H送りQ数連動ベタ欧文自動送りインチ送り1/32em送りEM機構全角送り2分送り4分送り植木算ジャスティファイTAB検出板自動復改禁則処理連続印字水平組異級数斜体ライン揃え円組斜組文字回転文字編集カーサースポット罫線斜線・円・楕円プロッターリライト点示ロールラチェットLED表示CRT電動操作操作キーキー入力
※任意歯送りは1~4Hが操作ハンドルの手元、5~28Hがラチェットの目盛りにより設定

●本文印字用に電動操作ボタンを新設

 写真植字の普及期だった1960年代後半は写真植字でも本文組版が要求されるようになり、動作が軽快な小型機だけでなく万能機でも本文印字を行うことが多くなりました。
 そこで、「写植」(印字)「空送」「シャッター」「連続」(連続印字)の4つの機能をボタン操作で行えるようにしたのがこの「MM」型です。
 機械式手動写植機「MC-6」の機能を全て備え、新たに電動操作ボタンを装備しています。
 複雑な組版は操作ハンドルで行い、本文や簡単な組版は電動操作ボタンで行うなど使い分けができ、作業能率が向上しました。

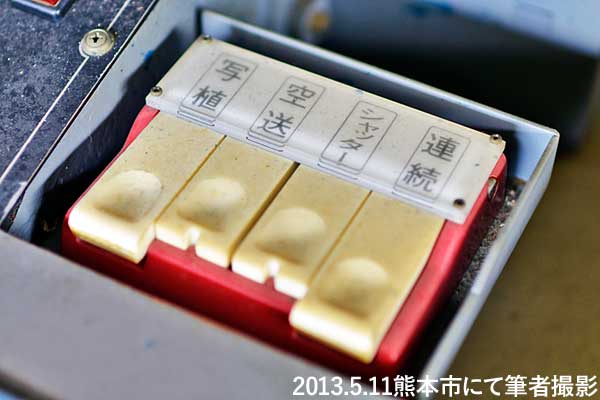

MM型の電動操作ボタン

●その他の機能、仕様

モリサワ『MORISAWA PHOTO TYPESETTING MACHINE MC-6 MM MM-31』カタログ/1973.3.30発行より。

寸法 幅1310×奥行760×高さ1400mm
質量 240kg
所要床面積
機械内容 主レンズ 20本(7、8、9、10、11、12、13、14、15、16、18、20、24、28、32、38、44、50、56、62Q)※70、80、90、100Qは拡大レンズ併用
変形レンズ 4種(No.1~4)
文字枠収容文字盤 書体文字盤 2組
バラ文字盤 8枚
収容感材寸法 305×255mm
ファインダー

点示板 点示ロール
電源、光源 AC100V 250W
環境条件
価格
