亮月写植室

MM-II 1976年

●MM型の進化形。

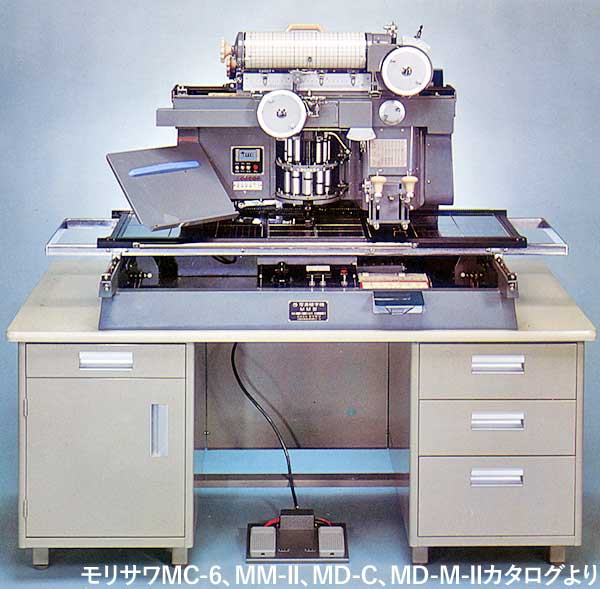

MM-II型


文字枠変形レンズFQレンズルビ1歯送り1〜4H送り5〜28H送りQ数連動ベタ欧文自動送りインチ送り1/32em送りEM機構全角送り2分送り4分送り植木算ジャスティファイTAB検出板自動復改禁則処理連続印字水平組異級数斜体ライン揃え円組斜組文字回転文字編集カーサースポット罫線斜線・円・楕円プロッターリライト点示ロールラチェットLED表示CRT電動操作操作キーキー入力
※任意歯送りは1~4Hが操作ハンドルの手元、5~28Hがラチェットの目盛りにより設定

●変形レンズをダイヤル操作で設定可

 MM型に引き続き、機械式手動写植機「MC-6」の全ての機能と電動操作ボタンを搭載しています。
 縦・横送り用にそれぞれ「印字」「空送」「連続」「一歯」(1H送り)ボタンが装備され、「シャッター」ボタンは縦・横送り共通です。

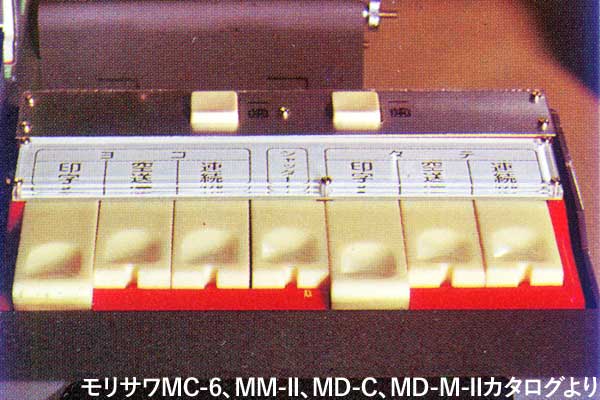

MM-II型の電動操作ボタン

 モリサワ『MORISAWA PHOTO TYPESETTING MACHINE MC-6 MM-II MD-C MD-M-II』カタログ(1976年8月発行)によると、本機には変形レンズが内蔵されており、選択する場合は「変形ダイヤルを所定の位置にセットするだけ」とのことです。

●その他の機能、仕様

モリサワ『MORISAWA PHOTO TYPESETTING MACHINE MC-6 MM-II MD-C MD-M-II』カタログ/1976.8発行より。

寸法 幅1310×奥行760×高さ1400mm
質量 230kg
所要床面積
機械内容 主レンズ 20本(7、8、9、10、11、12、13、14、15、16、18、20、24、28、32、38、44、50、56、62Q)※70、80、90、100Qは拡大レンズ併用
変形レンズ 4種(No.1~4)
文字枠収容文字盤 書体文字盤 2組
バラ文字盤 8枚
収容感材寸法 305×255mm
ファインダー

点示板 点示ロール
電源、光源 AC100V 250W
環境条件
価格
