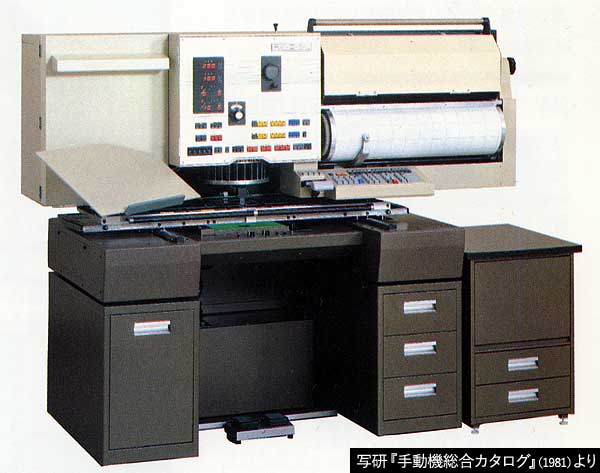

●高度な組版を実現するビジネスフォーム専用機
ビジネスフォーム対応のPAVO-B系統としては最後となる、最も機能が充実した機種です。
スポット罫線は線長補正対応、字づら検出は全てのサブプレートで可能、欧文自動ベースライン機能付きで、つめ組みや和欧混植までやってのける高機能機です。
座標は15箇所×4ページ記憶でき、それに加え組み体裁(パターン)も15箇所×2ページ記憶できます。
この機種にはBL40とBL60の2種類が存在しています(写研『手動機総合カタログ』にて確認。最大感材サイズの違い)。
●その他の機能、仕様
寸法 |
BL40:幅1460×奥行800×高さ1350mm
BL60:幅1630×奥行800×高さ1350mm |
質量 |
BL40:380kg
BL60:390kg |
所要床面積 |
BL40:幅1950×奥行1300mm
BL60:幅2100×奥行1300mm(サイドキャビネット含む) |
機械内容 |
主レンズ |
主レンズ24本(7、8、9、10、11、12、13、14、15、16、18、20、24、28、32、38、44、50、56、62、70、80、90、100級) |
変形レンズ |
4種(No.1〜4)×12形状 合計48形状 |
文字枠収容文字盤 |
メインプレート2枚、サブプレート10枚 |
収容感材寸法 |
BL40:432×508mm
BL60:610×508mm |
ファインダー |
全級数(7〜100級)、全形状(正体、平体、長体、斜体)投影可能 |
点示板 |
白色円筒、青色点示式 |
電源、光源 |
AC100V±10% 50または60Hz 消費電力750VA 白熱電灯 |
環境条件 |
動作温度範囲5〜35℃ 動作湿度範囲20〜80% |
価格 |
BL40:780万円
BL60:880万円
(1988年、写研『写真植字機価格表』) |
