PAVO-KL 1979年9月

●斜体のライン揃え機能を初搭載。インチ送りやスポット罫線の線長補正機能も備えたビジネスフォーム対応機。

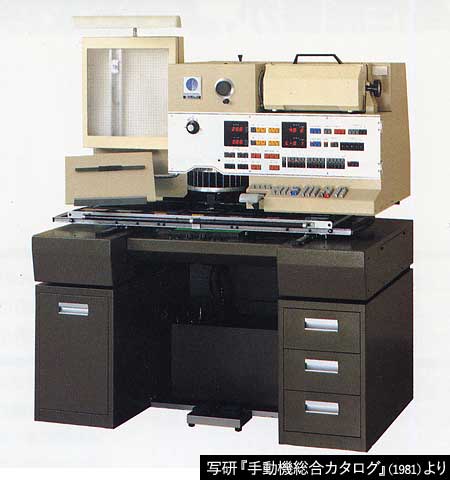

PAVO-KL写真

メイン2サブ10変形レンズ4JQレンズ1〜3±999H送りQ数連動ベタ送り欧文自動送りインチ送り1/32em単位送り字づら検出送り1・2キー1/16em送りキー1/4歯送りキーシミュレーション空1〜3座標記憶欧文ベースライン自動調整くり返し印字折り返し印字斜体ライン揃え円組・斜組像回転スポット罫線線長補正斜線・円・楕円点示板なしLED表示なし印字キーキー入力

●斜体のライン揃え機能を搭載

 PAVO-K3の機能をすべて備え、それに加え斜体のライン揃え機能を備えています。
 斜体のライン揃えは1970年代後半になって普及しだした組み方で、変形レンズを使った斜体文字のベースラインに沿って組んだものです。従来は印画紙の切り貼りや複雑な手計算による送りによって行っていましたが、本機によって初めて写植機のみでこの組み方を実現できるようになりました。斜体の形状に合わせて縦横方向を一度に送るという方法で、行が右上がりや右下がりになるような仕上がりでした。

●その他の機能、仕様

寸法 幅1200×奥行800×高さ1370mm
質量 330kg
所要床面積 幅1950×奥行1300mm
機械内容 主レンズ 主レンズ24本(7、8、9、10、11、12、13、14、15、16、18、20、24、28、32、38、44、50、56、62、70、80、90、100級)
変形レンズ 4種(No.1〜4)×12形状 合計48形状
文字枠収容文字盤 メインプレート2枚、サブプレート10枚
収容感材寸法 305mm×305mm
ファインダー 全級数(7〜100級)、全形状(正体、平体、長体、斜体)投影可能
点示板 ガラス板裏点示式
電源、光源 AC100V±10% 50または60Hz 消費電力750VA 白熱電灯
環境条件 動作温度範囲5〜35℃ 動作湿度範囲20〜80%
価格
